Emos ID | S5381E |
---|---|
APE = vzduchové dielektrikum | nie |
FPE = pěnové dielektrikum | áno |
Hmotnost | 3.383 kg |
PE = polyethylenové dielektrikum | nie |
PES = filmová vrstva | nie |
typ dielektrika, průměr | FPE 4,8 mm |
barva izolace napájecích vodičů | neuvádza sa |
barva pláště kabelu | biela |
hmotnost (kg/km) | 40,5 |
impedance | 75 Ohm |
izolační odpor mezi žilami při 20 °C (MOhm/km) | 500 |
izolace napájecích vodičů | neuvádza sa |
kapacita (pF/m) | 55 |
konstrukce napájecích vodičů | neuvádza sa |
materiál pláště kabelu | PVC |
stínicí materiál | hliník (Al) |
materiál vnitřního vodiče | meďou plátovaný oceľový drôt (CCS) |
max. útlum při 20 °C (dB/100 m) 1 000 MHz | 22,5 |
max. útlum při 20 °C (dB/100 m) 10 MHz | 2,3 |
max. útlum při 20 °C (dB/100m) 100 MHz | 7,4 |
max. útlum při 20 °C (dB/100 m) 2 000 MHz | 34 |
max. útlum při 20 °C (dB/100 m) 450 MHz | 15,5 |
max. útlum při 20 °C (dB/100 m) 650 MHz | 18,2 |
max. útlum při 20 °C (dB/100 m) 860 MHz | 20,8 |
max. stejný odpor při 20 °C (Ohm/km) - vnitřní jádro | 25,7 |
max. stejný odpor při 20 °C, (Ohm/km) - vnější jádro | 45,9 |
min. poloměr ohybu jednotlivě/vícenásobně | 30/60 mm |
min. útlum odrazu při 20 °C (dB) 10-300 MHz | 25 |
min. útlum odrazu při 20 °C (dB) 300-600 MHz | 23 |
min. útlum odrazu při 20 °C (dB) 600-900 MHz | 20 |
min. útlum stínění (dB) 10 ~ 800 MHz | 75 |
montážní teplota | +5 °C až +60 °C |
nebezpečné látky | žiadne |
Odolnost vůči UV záření | nie |
doporučené typy konektorů - F krimpování | *K7220 |
doporučené typy konektorů - šroubovací konektor F | *K7331 |
pokrytí stíněním | 28 % |
počet stínicích vodičů | 32× 0,12 mm |
počet stínění | 2 |

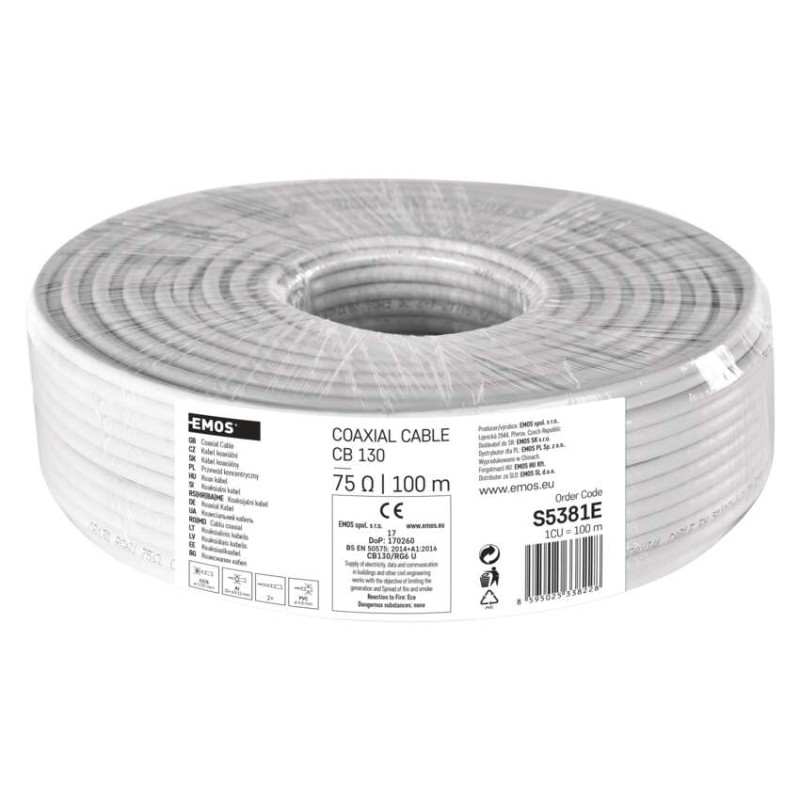

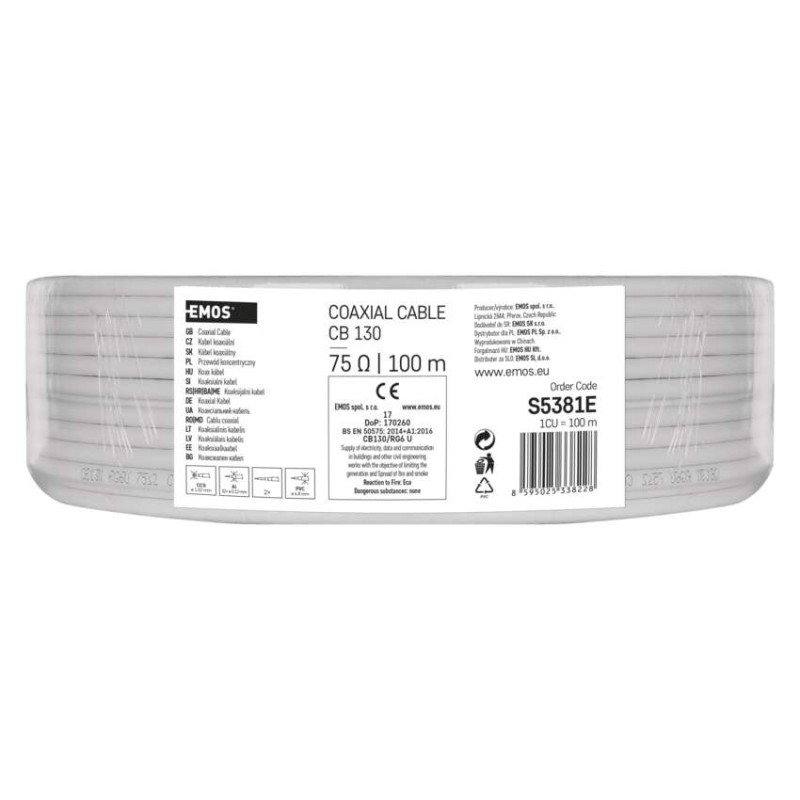

prodejní balení | 100 m, PVC fólia |
průměr pláště kabelu | 6,8 mm |
průměr stínění | 32× 0,12 mm² |
průměr vnitřního vodiče | 1,02 mm |
průřez napájecích vodičů | neuvádza sa |
Skladovací teplota | -20 °C až +75 °C |
způsob balení - délka | 100 m |
způsob balení - značení metrů | áno |
způsob balení - typ cívky | PVC fólia |
stínění I. fólie | 1× Al/PES |
stínění II. fólie | nie je |
reakce na požární třídu | Eca |

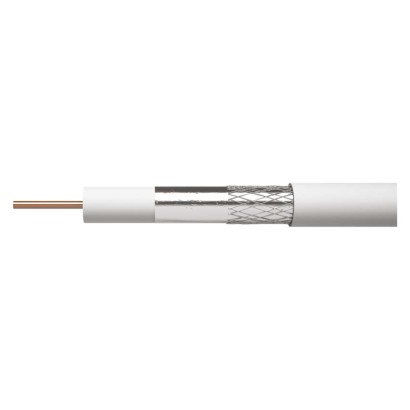

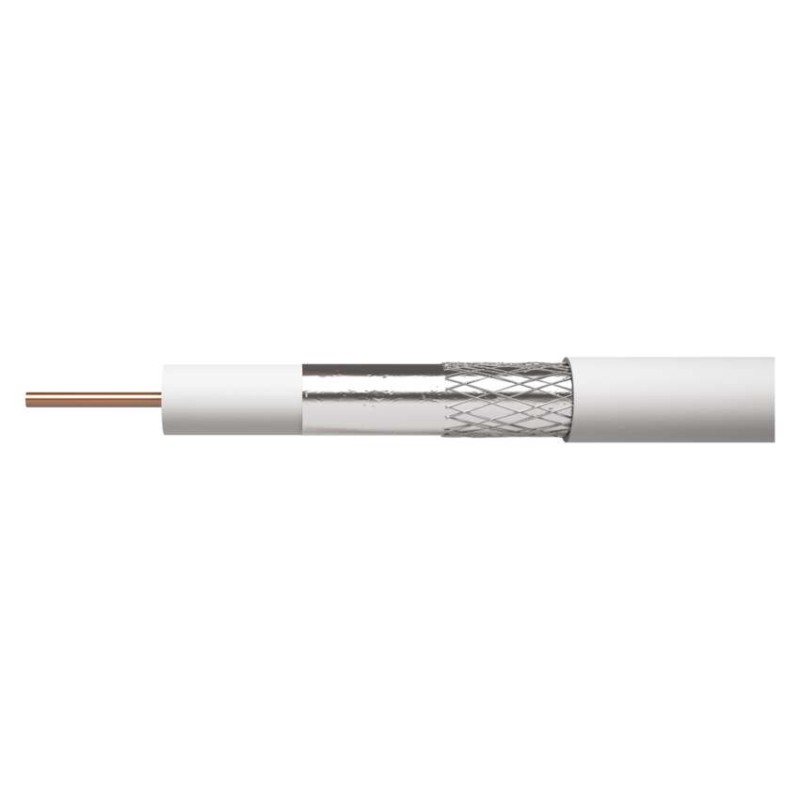

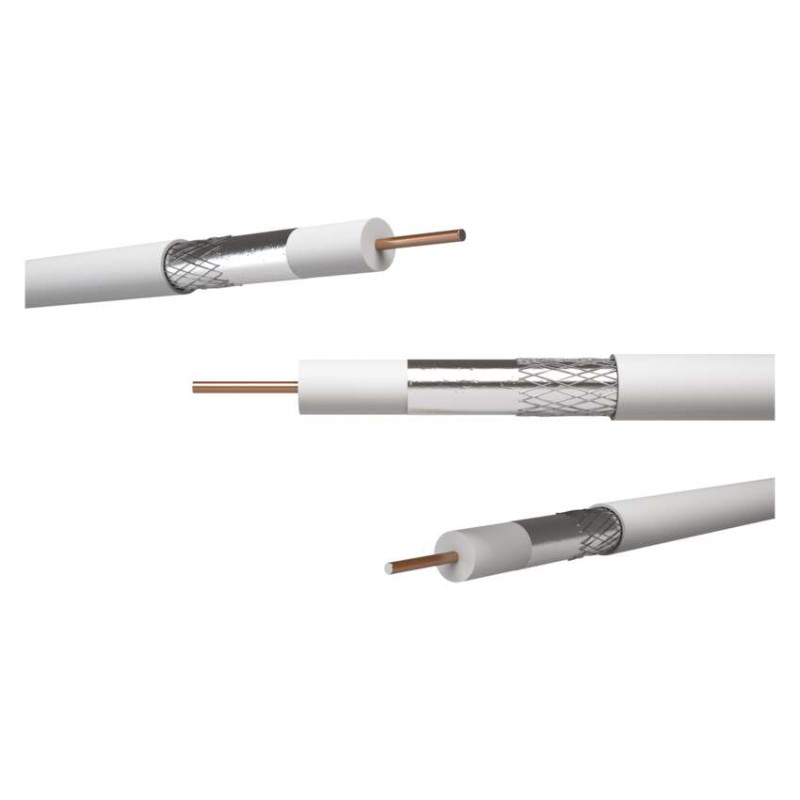

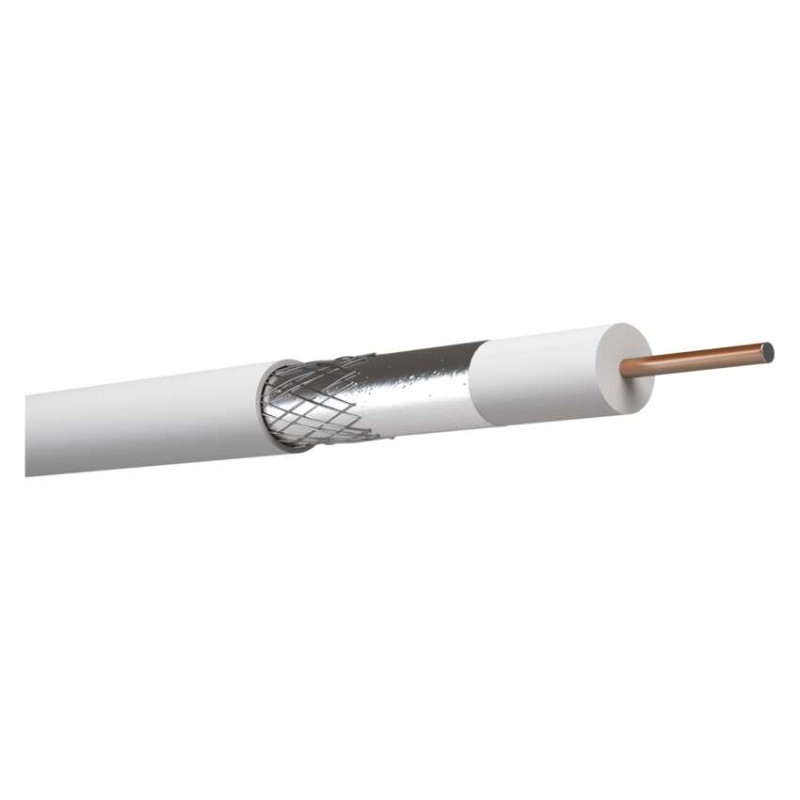

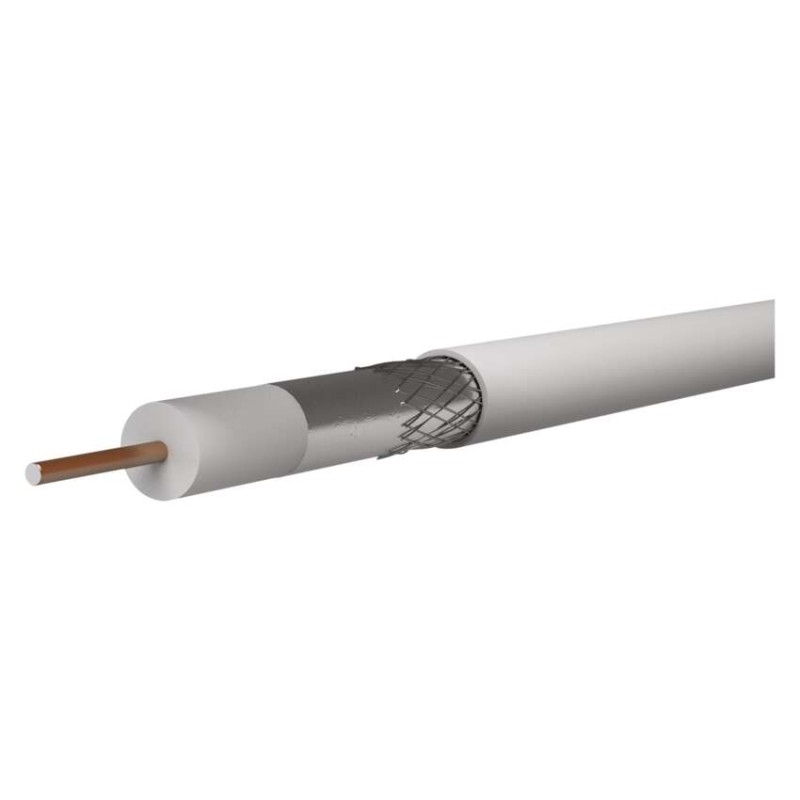

typ koaxiálního kabelu | CB130 |
vhodné pro venkovní použití | nie |
zamýšlené použití | vnútorné rozvody, univerzálny kábel |
záruční doba | 2 roky |
faktor zkrácení | 0,84 |
Přílohy | Príloha o zhode |
