| Emos ID | S5268 |
|---|---|
| APE = vzduchové dielektrikum | neuvádza sa |
| FPE = pěnové dielektrikum | áno |
| Hmotnost | 24.04 kg |
| PE = polyethylenové dielektrikum | Foamed PE |
| PES = filmová vrstva | áno |
| typ dielektrika, průměr | FPE 4,8 mm |
| barva izolace napájecích vodičů | neuvádza sa |
| barva pláště kabelu | biela |
| hmotnost (kg/km) | 43,5 |
| impedance | 75 Ohm |
| izolační odpor mezi žilami při 20 °C (MOhm/km) | 1 000 |
| izolace napájecích vodičů | neuvádza sa |
| kapacita (pF/m) | 53 |
| konstrukce napájecích vodičů | neuvádza sa |
| materiál pláště kabelu | PVC (HD 624) |
| stínicí materiál | cínovaná meď (CuSn) |
| materiál vnitřního vodiče | meď (Cu) |
| max. útlum při 20 °C (dB/100 m) 1 000 MHz | 19,3 |
| max. útlum při 20 °C (dB/100 m) 10 MHz | 2,2 |
| max. útlum při 20 °C (dB/100m) 100 MHz | 5,8 |
| max. útlum při 20 °C (dB/100 m) 2 000 MHz | 29,5 |
| max. útlum při 20 °C (dB/100 m) 450 MHz | 12,5 |
| max. útlum při 20 °C (dB/100 m) 650 MHz | 15,3 |
| max. útlum při 20 °C (dB/100 m) 860 MHz | 18,5 |
| max. stejný odpor při 20 °C (Ohm/km) - vnitřní jádro | 18,5 |
| max. stejný odpor při 20 °C, (Ohm/km) - vnější jádro | 38,5 |
| min. poloměr ohybu jednotlivě/vícenásobně | 35/70 mm |
| min. útlum odrazu při 20 °C (dB) 10-300 MHz | 30 |
| min. útlum odrazu při 20 °C (dB) 300-600 MHz | 25 |
| min. útlum odrazu při 20 °C (dB) 600-900 MHz | 23 |
| min. útlum stínění (dB) 10 ~ 800 MHz | >95 |
| montážní teplota | +5 °C až +60 °C |
| nebezpečné látky | žiadne |
| Odolnost vůči UV záření | nie |
| doporučené typy konektorů - F krimpování | *K7220 |
| doporučené typy konektorů - šroubovací konektor F | *K7351 |
| pokrytí stíněním | >84 % |
| počet stínicích vodičů | 144× 0,12 mm |
| počet stínění | 3 |

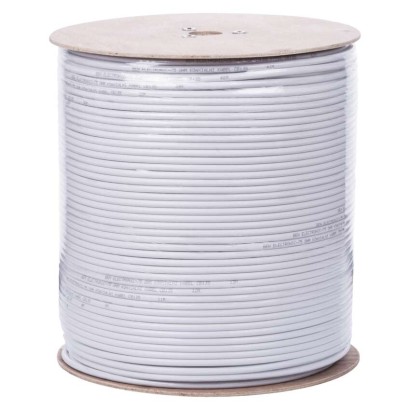

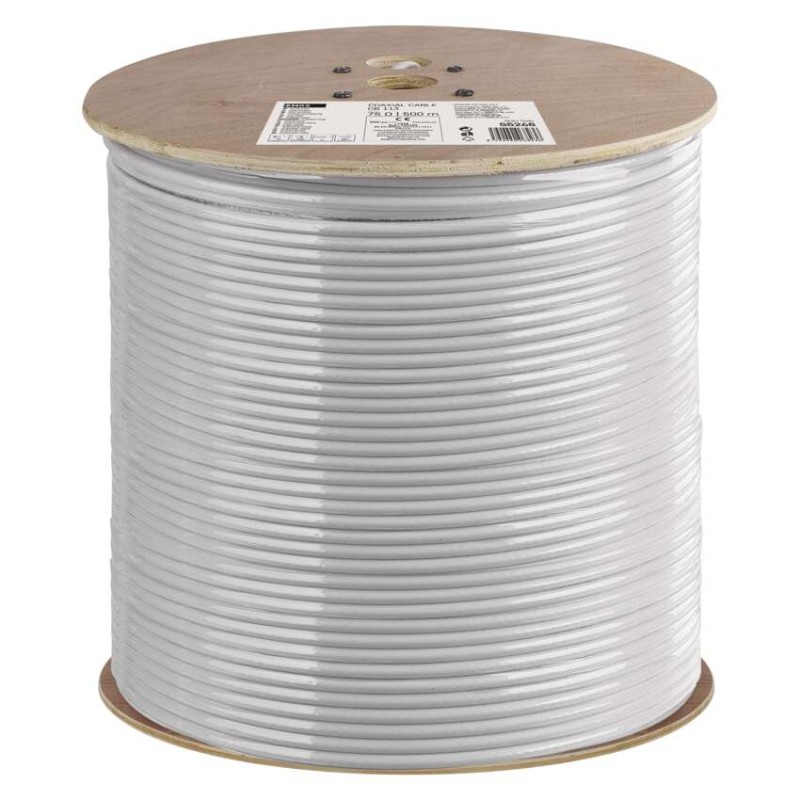

| prodejní balení | 500 m, drevená cievka |
| průměr pláště kabelu | 7,05 mm |
| průměr stínění | 144× 0,12 mm2 |
| průměr vnitřního vodiče | 1,13 mm |
| průřez napájecích vodičů | neuvádza sa |
| Skladovací teplota | -20 °C až +75 °C |
| způsob balení - délka | 500 m |
| způsob balení - značení metrů | 1–500 m |
| způsob balení - typ cívky | drevená cievka |
| stínění I. fólie | 1× Al/PES |
| stínění II. fólie | Al/PES špirála |
| reakce na požární třídu | Eca |

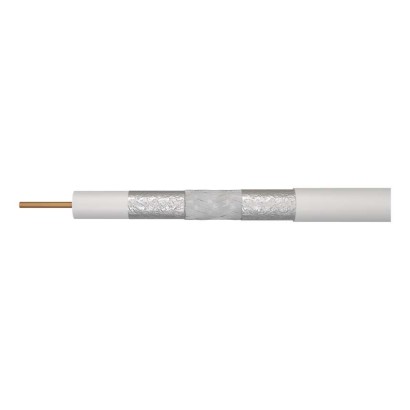

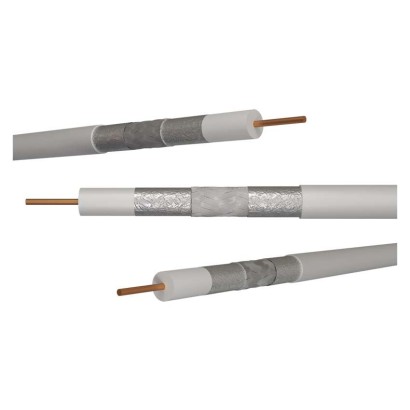

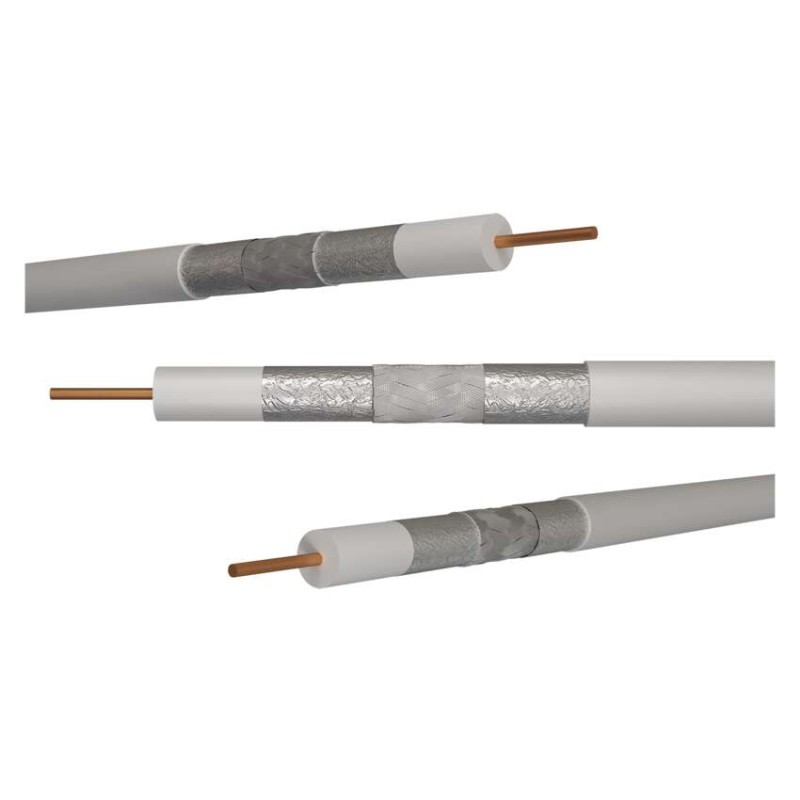

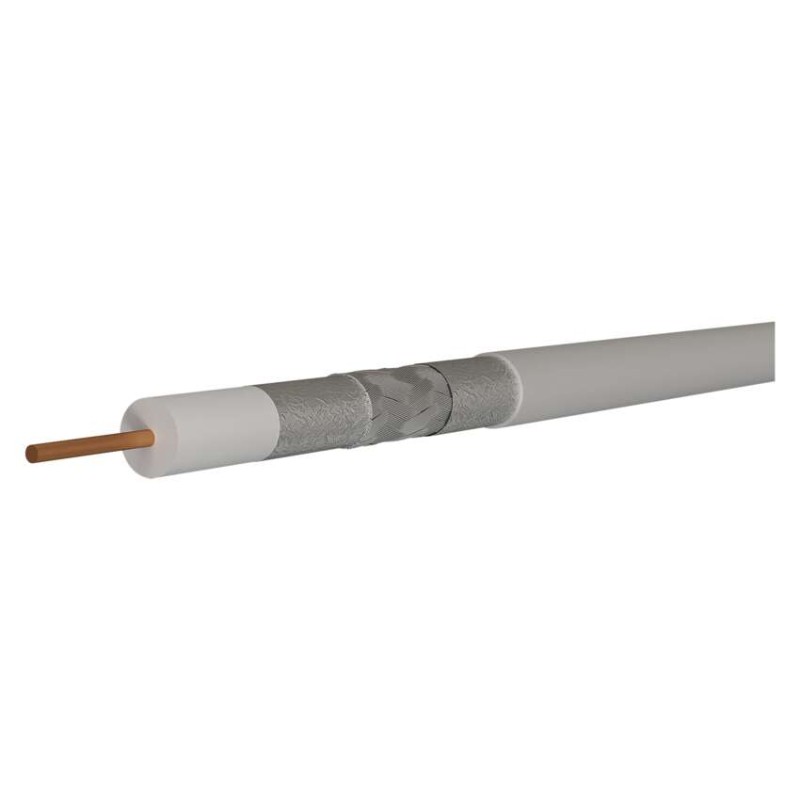

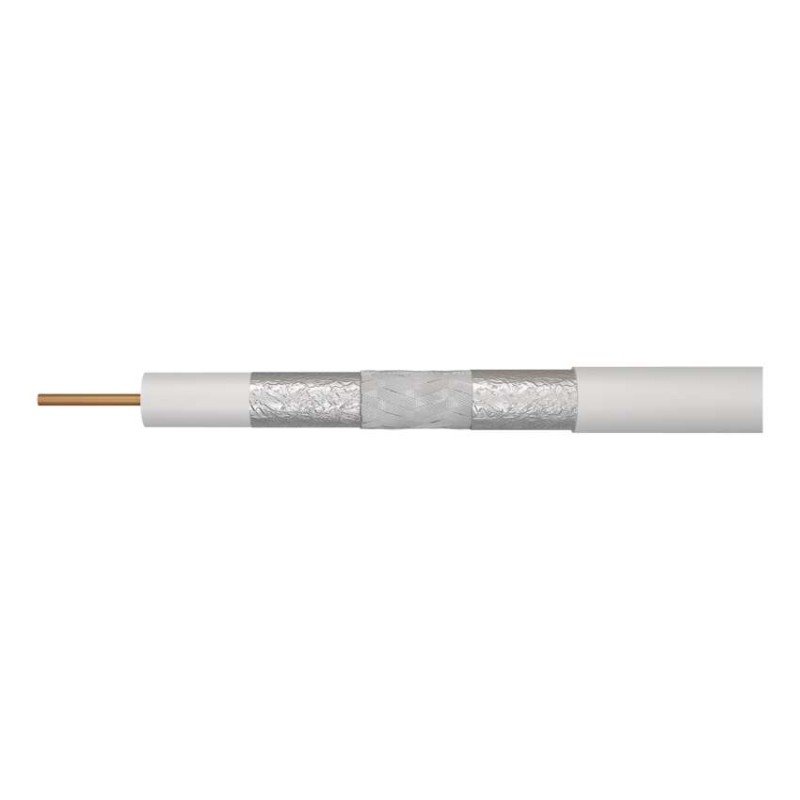

| typ koaxiálního kabelu | CB113 |
| vhodné pro venkovní použití | nie |
| zamýšlené použití | terciálne rozvody CATV, SAT |

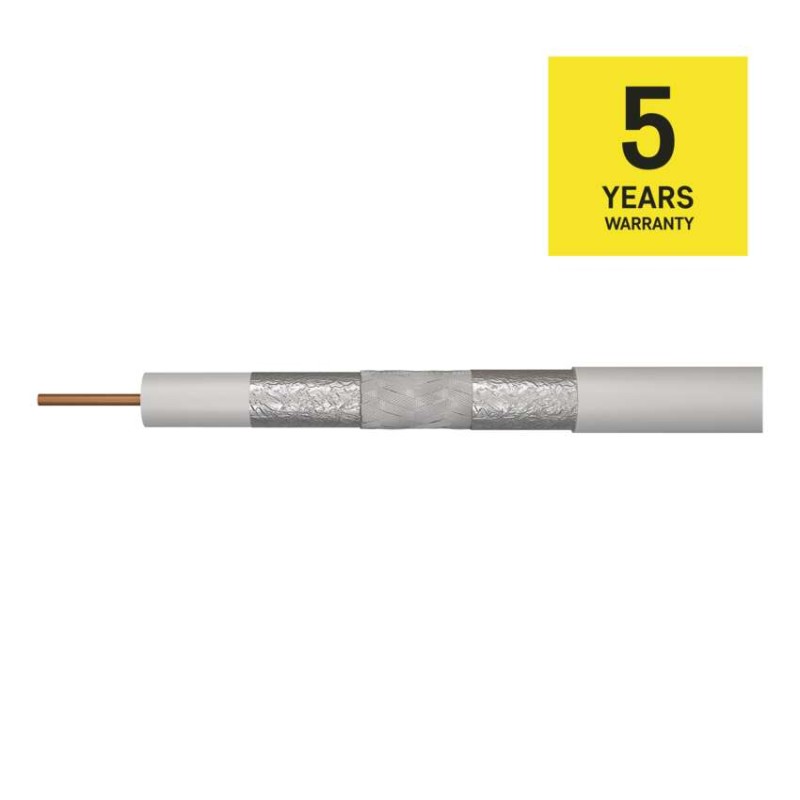

| záruční doba | 5 rokov |
| faktor zkrácení | 0,85 |
